Назначение, технические характеристики и стоимость DIGIDIM 458/DIM4 4х10А - тиристорный диммерный модуль (4-Channel Thyristor Dimmer Module (458/DIM4))
20.12.2019
Пользователь:
Просьба предоставить назначение, технические характеристики и стоимость DIGIDIM 458/DIM4 4х10А - тиристорный диммерный модуль (4-Channel Thyristor Dimmer Module (458/DIM4))
РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ:
Модули Digidim
Системы Digidim, как программируемые DALI системы, позволяют получить гибкое, с точки зрения проектирования, современное решение для управления освещением. Широкий выбор элементов управления и возможность управлять различными видами нагрузки, позволяет адаптировать систему для помещений любого типа, от отдельных кабинетов, до офисов с открытой планировкой. Подробнее >>
Helvar - ЭПРА - электронные балласты и дроссели для люминесцентных ламп
Весь ассортимент балластов и электронных устройств управления освещением компании Helvar полностью совместим друг с другом. В него входят электромагнитные балласты, электронные стандартные, электронные управляемые и цифровые электронные балласты и аналоговые и цифровые устройства управления освещением. Подробнее >>
Cветодиодные драйверы Helvar
Линейка светодиодных драйверов Helvar создана для удовлетворения требований в вопросах ассортимента, качества, срока службы и функционала. На данный момент, ассортимент покрывает такие области применения, как даунлайты, ленточные светильники в оффисах, магазинах, школах и больницах. Драйвер для светодиодов или светодиодных лент представляет собой источник питания, на выходе которого - постоянный ток. Другими словами, это блок питания, который применяется именно для светодиодов. Подробнее >>
ССЫЛКА ПО ТЕМЕ: Каталог Helvar(Хелвар)
Переход в он-лайн магазин Датаситем - официального Поставщика продукции Helvar в Российской Федерации. Перейти на сайт Поставщика>>
Просьба предоставить назначение, технические характеристики и стоимость DIGIDIM 458/DIM4 4х10А - тиристорный диммерный модуль (4-Channel Thyristor Dimmer Module (458/DIM4))
РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ:
Модули Digidim
Системы Digidim, как программируемые DALI системы, позволяют получить гибкое, с точки зрения проектирования, современное решение для управления освещением. Широкий выбор элементов управления и возможность управлять различными видами нагрузки, позволяет адаптировать систему для помещений любого типа, от отдельных кабинетов, до офисов с открытой планировкой. Подробнее >>
Helvar - ЭПРА - электронные балласты и дроссели для люминесцентных ламп
Весь ассортимент балластов и электронных устройств управления освещением компании Helvar полностью совместим друг с другом. В него входят электромагнитные балласты, электронные стандартные, электронные управляемые и цифровые электронные балласты и аналоговые и цифровые устройства управления освещением. Подробнее >>
Cветодиодные драйверы Helvar
Линейка светодиодных драйверов Helvar создана для удовлетворения требований в вопросах ассортимента, качества, срока службы и функционала. На данный момент, ассортимент покрывает такие области применения, как даунлайты, ленточные светильники в оффисах, магазинах, школах и больницах. Драйвер для светодиодов или светодиодных лент представляет собой источник питания, на выходе которого - постоянный ток. Другими словами, это блок питания, который применяется именно для светодиодов. Подробнее >>
Консультант:

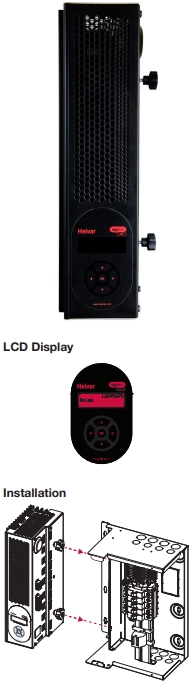

458 / DIM4 является четырехканальным цифровым тиристорным диммерным модулем, способным регулировать яркость резистивных и индуктивных нагрузок. Он имеет интерфейс DALI и SDIM / DMX и поэтому может быть полностью интегрирован в автономный DALI, DIGIDIM, маршрутизатор Imagine или систему DMX.
Модуль имеет четыре канала, рассчитанных на 10 А, с общей емкостью тока 40 А.
Передняя часть модуля оснащена ЖК-дисплеем и клавиатурой для установки основных параметров конфигурации и обеспечения базового контроля уровней канала и выхода.
Модуль легко устанавливается на шасси 458Mx, в котором каждый канал нагрузки защищен отдельным MCB.
Технические характеристики DIGIDIM 458/DIM4 4х10А - тиристорный диммерный модуль (4-Channel Thyristor Dimmer Module (458/DIM4))
Подключения
DALI: 0,5 мм² - 1,5 мм² (макс. 300 м @
1,5 мм²)
SDIM / DMX: 0,22 мм² - 1,5 мм² с низкими потерями
Тип RS485 (многожильный, витой и экранированный)
Переопределение (OVR): 0,5 мм² - 1,5 мм² (экранированный и скрученные)
Мощность
Питание от сети: 100 В переменного тока - 240 В переменного тока (номинальное)
85 В переменного тока - 264 В переменного тока (абсолютный)
45 Гц - 65 Гц
Потребляемая мощность: 1,2 Вт (без нагрузки)
Ток питания: 40 А (макс.)
Номинальная нагрузка: 4 × 10 А нагрузки
Питание DALI: 250 мА (макс.), 16 В пост. Тока (номинальное)
Питание сенсорной панели: 250 мА (макс.), 16 В пост. Тока (номинальное)
Защита
Силовая цепь защита:
6 макс. внешняя защита, земля обязательный
Тепловая защита: плата управления - самовосстанавливающийся предохранитель
Силовые устройства - термодатчики
Установка
Монтаж: прикреплен к 458M1, 458M2 или
458M3 шасси
Механические данные
Размеры: 105 мм × 360 мм × 170 мм
Корпус: сталь с порошковым покрытием (черный)
Вес: 6,2 кг
Радиатор: анодированный алюминий
IP-код: IP20
Условия эксплуатации
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от –10 ° C до + 70 ° C
Соответствие и стандарты
ЭМС-эмиссия: EN 55015
ЭМС-устойчивость: EN 61547
Гармоники: EN 61000-3-2 *
* Профессиональное оборудование.
Общая номинальная мощность> 1 кВт.
Безопасность: EN 60950
Передача данных DALI: стандарт DALI IEC 62386, с
Расширения Helvar
Данные SDIM: протокол Helvar (RS485, 115 кбит / с)
Данные DMX: DMX: протокол DMX512-A
(макс. частота обновления: 33 Гц)
Окружающая среда: соответствует требованиям WEEE и RoHS директивы.
Стоимость DIGIDIM 458/DIM4 4х10А - тиристорный диммерный модуль (4-Channel Thyristor Dimmer Module (458/DIM4)) - 1237 евро. Оплата произхводится в рублях по курсу ЦБ РФ на день оплаты.
